一、概述

ZPBS系列定壓補水脫氣機組是我公司研發的采用國際先進技術，用于集中供熱及中央空調系統，集自動定壓、膨脹水箱、補水、真空脫氣及自動泄水五位一體的新型設備，自動定壓、自動補水、自動泄水、自動脫除系統內游離氣體、溶解氣體，使系統始終處于高效、環保、節能的運行狀態。

本裝置主要由控制單元、泵單元、常壓隔膜罐三部分組成，中間由軟管相連，隔膜罐與大氣相通。其中控制單元主要由電腦微處理器、電磁閥及其它閥門組成。常壓罐由碳鋼罐體、丁晴橡膠隔膜、通氣彎管、稱重感應器和防倒流裝置、自動排氣閥組成。連接軟管為不銹鋼材質。

定壓補水脫氣機組

設備的工作原理

定壓補水裝置利用隔膜罐的可調節能力，可自動調節用戶水量的變化，當用水量減少或不用水時，可較長時間不啟動水泵，達到節能目的，與水塔、高位水箱相比可節省投資約40%-60%。該設備結構緊湊，與其他傳統的供水裝置相比減少了占地面積，節省了土地資源。本設備全自動運行，無需專人管理，工作可靠。

在系統中，循環水和補水都存在大量氣體，如果不加以脫除容易產生氣阻，造成局部或整個系統的循環不暢且冷熱不均，以及設備和管道的損壞；另一方面水中含有的氧氣使得供熱（制冷）設備、管道和鋼制散熱器等末端設備腐蝕，穿孔、漏水直接影響到整個系統的安全。該機組中的脫氣設備根據享利定律，即在一定溫度及壓力下水中溶解一定數量的氣體，當溫度增加或壓力降低時，水中溶解氣體將會減少的原理；在不改變水溫的情況下通過設備產生真空，將水中的游離氣體和溶解氣體釋放出來，再通過自動排氣閥排出系統。脫氣后的不飽和水將吸收系統中的氣體尋求氣水平衡。如此循環，從而脫除系統水中所有氣體，確保系統穩定安全運轉。

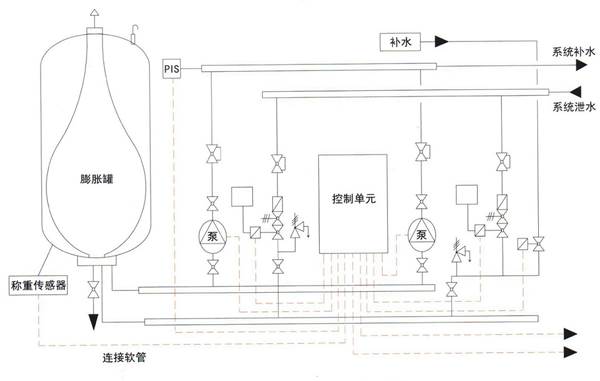

定壓補水排氣裝置系統圖

設備優點

1、自動定壓、自動補水、自動泄水、自動脫除系統內游離氣體、溶解氣體。

2、運行參數任意設定，適用于任何密閉定壓補水場所。

3、節約能源，自動讀取系統信息，只在必要時才啟動設備運行。

4、脫氣效率和脫氧效率>99%

5、可大大縮短供熱或冷卻系統初次流水后的排氣時間，極有利于系統的初次調試運行。

6、脫除系統中的氣體，防止氣阻，保證系統正常運行期間穩定可靠。

7、消除水泵氣蝕，降低系統運行噪音。

8、由于脫除了水中的氧氣，將降低系統的有氧腐蝕，延長設備使用時間。

9、由于脫除了水中的氣體，換熱器表面上不會有氣體氣泡，提高了供熱效率。

10、脫氣工作時間和周期可根據需要自動調節。

11、占地面積小，安裝使用方便，全自動運行，安全可靠，易于維修保養。

四、功能描述

1、精確定壓功能

能調節水系統由于溫度變化而引起的體積膨脹及收縮，使水系統壓力設定點壓力恒定；通過壓力傳感實時檢測系統壓力，并輸出信號給控制單元，開啟溢流電磁閥減壓或開啟定壓泵補壓，從而精確穩定系統壓力，確保水系統穩定的工作。

定壓值可根據空調水系統要求現場設定。

2、自動排氣功能

高壓循環水在排氣過程中進入常壓罐進行減壓，氣水分離，析出氣體經排氣閥排入大氣，不僅能排出系統中的氣體還能排出補水中的氣體。由于隔膜罐中氣體溶解度遠小于系統中的氣體溶解度，因此，當循環水流經隔膜罐時就會自動析出氣體并被排出。這個過程的啟動和運行條件可以根據系統的不同而進行優化設置，通過不同的排氣程序來進行。

排氣方式可有連續、間歇、后續三種排氣方式供不同情況選用，高效的排出系統中的氣體，使系統的使用壽命增長。

連續排氣：在循環系統中，安裝或維修后，為了快速排除大量氣體，可以選擇連續排氣；

后續排氣：在連續排氣后，自動激活，每次泵啟動時進行排氣；

間歇排氣：按設定的周期進行排氣。

3、自動補水功能

由于排出氣體和系統滴漏等原因所損失的水可以被控制單元實時監控，一旦低于設定值時，即由定壓泵從隔膜罐中自動抽水補充。水泵采用變頻控制，定壓精度高，運行平穩。二臺定壓泵可以一用一備，也可以同時運行。

隔膜罐中水量的多少可由控制單元和裝于罐底部的稱重傳感器來實時監控，確保水量在安裝時設定的水量。當罐中水量降到設定值時，補水電磁閥自動打開補水。

4、自動泄水功能

水系統由于溫度變化引起體積膨脹，當膨脹到罐體無法承受時，重量傳感器會給控制單元信號，微電腦會發出指令給總的泄水系統，泄水系統中的電磁閥自動打開，將水泄到設備外面，確保設備罐體的安全。

五、設備主要部件

1、常壓隔膜罐

罐體形式：為常壓罐，內置高質量進口丁晴橡膠隔膜；

罐體材料：碳鋼

隔膜材料：丁晴橡膠

材料符合國家標準的規定，隔膜罐按壓力容器制造。

定壓裝置隔膜罐為常壓型，隔膜與罐體之間能連通大氣，控制與隔膜罐相配套，隔膜罐中的水量多少能通過裝于罐底部的稱重傳感器來實現監控。

隔膜罐頂部裝有自動排氣閥，確保隔膜內為常壓，并排出隔膜內的氣體。

有效容積：99%以上

允許瞬間溫度：120℃

允許工作溫度：0-90℃

2、水泵

二臺水泵，可一用一備也可同時工作，水泵的造型能使其滿足設計負荷條件下平衡運行，以降低水泵的噪音和振動。

采用不銹鋼泵，軸密封采用機械密封，過流部件材質為不銹鋼。

運行穩定，振動小，噪音低。

3、控制系統

全自動運行，操作維護方便。

具有自動運行和手動運行功能。

文本顯示，可全面顯示系統運行情況，參數現場設定。

可以現場設定排氣方式、工作壓力、日期等。

可以顯示泵、電磁閥等部件的運行情況。

系統具有過流、過載、過壓、缺相、接地等保護功能，同時具有預警、故障報警功能，同時具有現場報警和遠程報警功能。

有故障報警記錄，可以記錄故障類型和故障時間。

系統具有遠程通訊接口，開放式標準接口可實現遠程控制，可提供遠程檢測、遠程控制、遠程報警等功能。

罐體水量測量精度：1%；

定壓裝置出水壓力穩定精度：±0.02Mpa。

4、部件配置

電控元件、稱重傳感器、壓力傳感器、防倒流裝置、可編控制器、文本顯示器、電磁閥等均為知名品牌，能自動實現精確穩定系統壓力，高效排除水中氣體，自動補充系統水量等功能。

六、性能參數表

七、安裝注意事項

設備必須安裝在主要管道上，以保證設備能夠良好地排氣。如果鍋爐在中央的回流混合系統的另一側，需要有單獨的保護裝置。

安裝準備：為了阻止大量污物進入設備，使過濾器超負荷工作導致堵塞，空調系統和飲用水系統的連接管在安裝前就清洗干凈。

補水管線：如果補水接口和飲用水管線直接連接，應裝有過濾孔≤0.25mm的過濾器。過濾器和電磁閥之間的管線應盡可能做到最短，而且要便于清洗。
